E1以太网网桥

　　一、产品描述

　　E1-10/100M系列产品是我公司使用自主开发的专用集成电路研制生产的以太网包到TDM码流的反向复用设备，使以太数据通过E1传输网而实现用户的数据接入;使以太数据能在E1中传输，非常方便的利用公众网中现有的丰富的E1资源，快速组建宽带IP数据网。秉承模块化设计，配置灵活，维护简单，提供完善的设备管理功能，还提供集中式插卡。

　　二、产品特点

　　1.采用大规模专用芯片，电路简单，功耗低，可靠性高;

　　2.提供1路E1数字口，阻抗持75Ω/120Ω;

　　3.FE1-10/100M、KFE1-10/100M、FE1-10/100M 4、KFE1-10/100M 4支持n×64K(n = 1~31)成帧模式E1;

　　4.(F)E1-10/100M提供1个10/100 Base-Tx端口;

　　5.(F)E1-10/100M 4提供4个10/100 Base-Tx端口， 4个以太口可进行本地交换和通道隔离;

　　6.10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制;

　　7.E1通道支持内置BERT(Bit Error Rate Test)功能;

　　8.自动探测E1线路环回，告警提示并关闭以太接口，避免影响下游业务;

　　9.支持802.1p优先级功能;

　　10.支持基于802.3x的流量控制功能;

　　11.支持VLAN以太帧透明传输;

　　12.提供1个管理接口，可以灵活设置设备的功能;

　　13.提供1组控制开关，用于设置设备维护测试;

　　14.适应多种电源环境(DC-48V、AC220V和AC&DC双电)。

　　三、产品明细

　　五、技术参数

　　→E1接口技术参数

　　标称速率：2048Kbps，容差±50ppm;

　　接口码型：HDB3;

　　接口阻抗：75欧姆及120欧姆自适应;

　　数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板;

　　抖动转移特性：符合ITU—TG.823建议;

　　输入抖动容限：符合ITU—TG.823建议;

　　输出抖动：符合ITU—TG.823建议;

　　电平：±2.37V±10%或±3.00V±10%;

　　接口连接器为：BNC同轴或RJ45。

　　→10/100Base-Tx接口指标

　　接口为：10/100Base-Tx;

　　接口规程：符合IEEE-802.3u标准;

　　接口速率：10/100M自适应;

　　接口连接器为：RJ-45。

　　→供电条件

　　直流供电电压：DC48V,容差范围：-36V～72V;

　　交流供电电压：220VAC±20%，50Hz;

　　功耗：≤10W

　　→管理接口特性：

　　接口方式：RS232;

　　管理口波特率：57600bit/s;

　　→工作环境：

　　工作温度：0℃～45℃

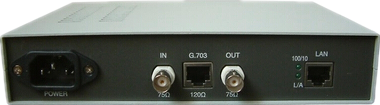

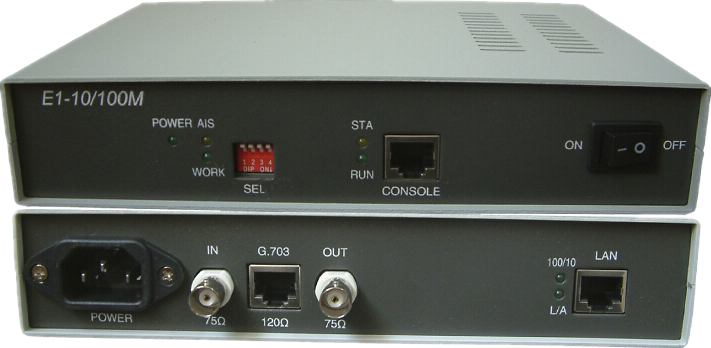

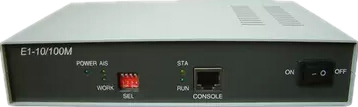

　　六、产品实物图
