工业GEPON--ONU-2

　　第一章 概述

　　1.1 适用范围

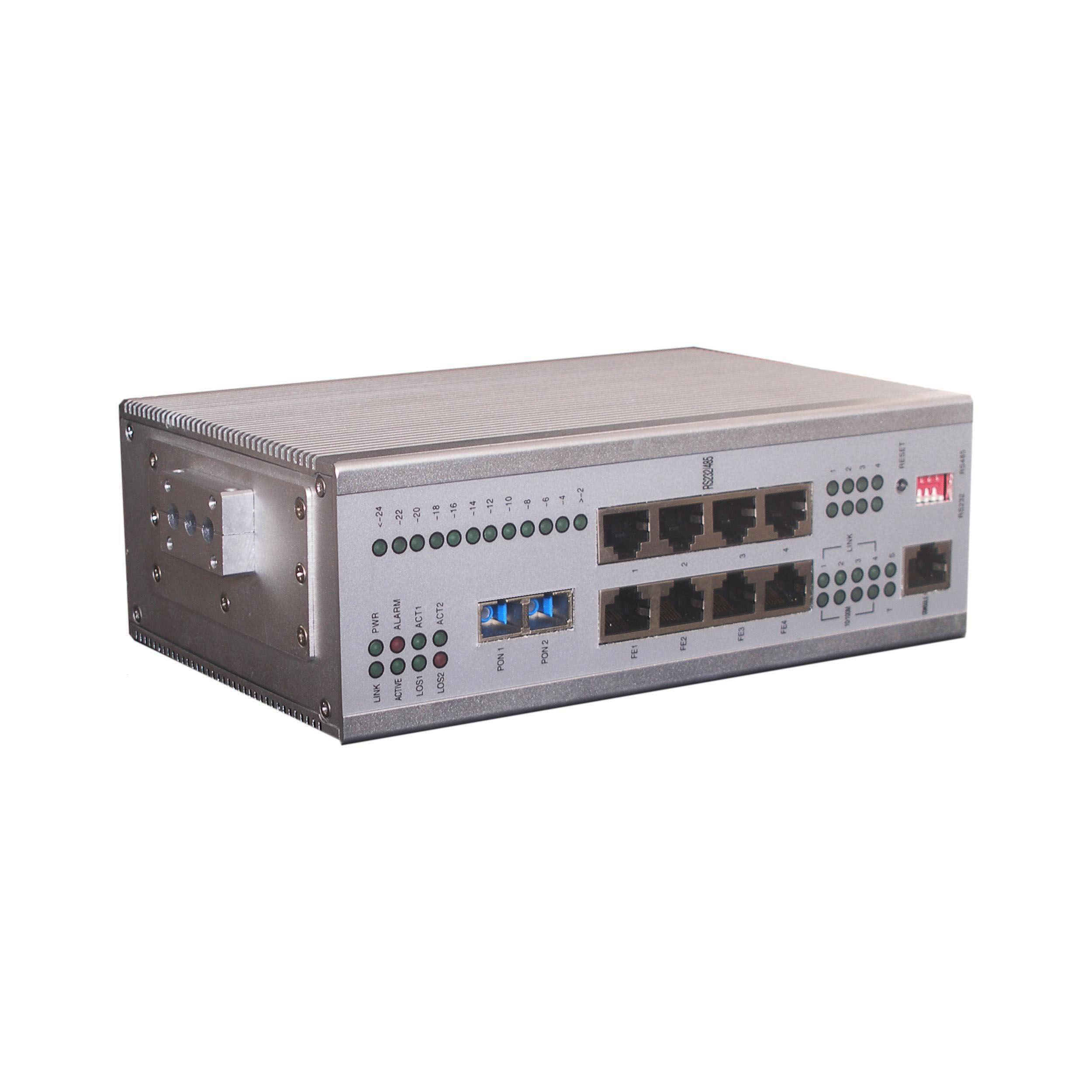

　　FT-F198 V1.0 是一款电力和工业控制系统专用的工业GEPON终端产品，适用于电力系统的自动抄表系统和配电网自动化系统，也广泛用于工业自动化和安防监控系统。支持4FE和4串口接口，采用最先进的双PON双MAC方式，支持手拉手全业务保护，全网切换保护时间10毫秒以内，远优于工业以太网交换机。

　　1.2 FT-F198 系统特点

　　FT-F198主要特点如下;

　　1.双PON口，双EPON MAC，支持手拉手拓扑，支持全业务保护;

　　2.可选支持内置非等分分光器，接口定义为SC , F198内部采用了10: 90的非等分分光器，无需外接分光器，接线与工业以太网交换机相似;

　　3.支持4 FE输出，接口形态为RJ45;

　　4.支持4个RS232/RS485接口，支持各类有关电力规程;

　　5.有关GEPON协议满足电力规范要求;

　　6.统一网管管理;

　　7.支持本地串口调试;

　　9.支持9 30V DC直流电源输入，输入采用上出线模式，整机功耗在12W以内;

　　10.无风扇设计，环境工作温度 -40 +70 摄氏度;

　　11.机箱采用全封闭设计，自然散热，体积紧凑，适合室外型机柜安装。

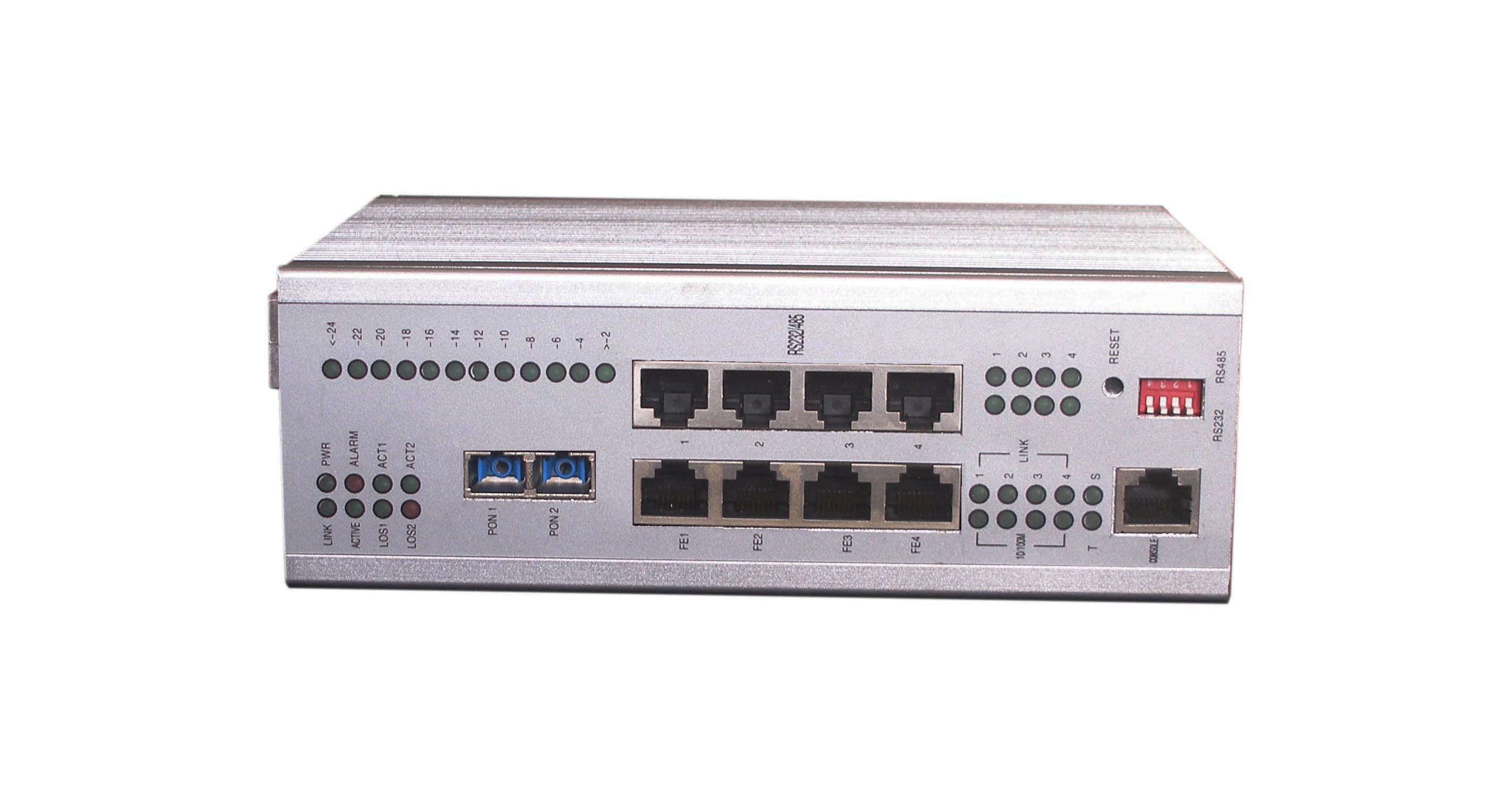

　　1.3 FT-F198的硬件结构

　　1.4 物理指标与环境要求

 表3:  FT-F198 物理指标及环境要求
